Геотехнические изыскания, моделирование и мониторинг: современные методы оценки и контроля грунтовых условий в строительстве

Введение

Геотехнические изыскания давно перестали быть формальной строкой в смете. Сегодня это инструмент управления рисками. По статистике страховых компаний и международных инжиниринговых консультантов, до 60% серьезных дефектов зданий связаны с ошибками в оценке грунтовых условий. Не с бетоном, не с арматурой — с основанием. И это дорогие ошибки: усиление фундаментов на стадии эксплуатации может стоить в 3–7 раз дороже, чем корректировка решений на этапе проектирования.

Современный подход — это не просто бурение пары скважин и отбор монолитов. Это комплекс: инженерно-геологические изыскания, численное моделирование, инструментальный мониторинг. Работает только связка. Если нет обратной связи между расчетной моделью и фактическими данными с площадки, проект начинает «плыть» уже на стадии котлована.

На практике я не раз видел, как экономия на дополнительной скважине в пятне застройки приводила к недооценке линзы слабых водонасыщенных суглинков. В итоге — перерасчет свайного поля, увеличение длины свай на 2–3 метра и пересмотр графика работ. Потери по срокам — до двух месяцев. Цена «экономии» становилась очевидной слишком поздно.

Сегодня в отрасли активно применяются 3D-геомеханические модели, методы конечных элементов, автоматизированные системы мониторинга осадок и кренов. При грамотной постановке задачи можно спрогнозировать не только суммарную осадку, но и дифференциальные деформации с точностью до миллиметров. Но ключевое слово — «грамотно». Модель без корректных исходных данных — это всего лишь красивая картинка. Современным подходом в геотехническом изыскание пользуются.

В этой статье разберем, как выстроить систему оценки и контроля грунтовых условий так, чтобы она действительно снижала риски. Без абстракций. С конкретикой: какие методы работают, где чаще всего допускают ошибки и как интегрировать данные изысканий, моделирования и мониторинга в единый управляемый процесс.

Задачи и этапы проведения геотехнических изысканий на строительной площадке

Геотехнические изыскания — это не просто «узнать, какой грунт под пятном застройки». Их основная задача — дать проектировщику расчетную модель основания с понятными параметрами: модуль деформации, угол внутреннего трения, сцепление, коэффициенты фильтрации, степень водонасыщения, просадочность, пучинистость. Если этих параметров нет или они взяты «по справочнику», дальше начинается инженерная лотерея.

Ключевые задачи изысканий

• Идентификация инженерно-геологических элементов (ИГЭ) — выделение слоев с различными физико-механическими характеристиками.
• Определение расчетных характеристик грунтов для предельных состояний по несущей способности и деформациям.
• Оценка гидрогеологических условий — уровень и режим подземных вод, агрессивность среды к бетону и стали.
• Выявление неблагоприятных процессов: карст, суффозия, оползневые тела, техногенные насыпные грунты.
• Подготовка исходных данных для численного моделирования и расчета фундаментов.

Совет из практики: если объект относится к повышенному уровню ответственности, закладывайте дополнительные точки бурения в зонах концентрации нагрузок — под ядрами жесткости, лифтовыми шахтами, опорами тяжелого оборудования. Именно там «всплывают» самые неприятные сюрпризы.

Основные этапы работ

Работы на площадке логично делятся на несколько последовательных этапов. Нарушение этой логики почти всегда снижает качество данных.

1. Подготовительный этап

Анализ архивных материалов, данных по соседним участкам, карт инженерно-геологических условий. Это экономит бюджет. В одном из проектов редевелопмента промышленной территории мы выявили по архивам наличие старых засыпанных траншей. Дополнительная проверка георадаром позволила скорректировать расположение свай и избежать пересечения с рыхлыми техногенными грунтами.

2. Полевые работы

• Бурение скважин с отбором монолитов.
• Статическое и динамическое зондирование (CPT, SPT).
• Прессиометрические испытания.
• Полевые штамповые испытания.
• Установка пьезометров для контроля уровня грунтовых вод.

Для многоэтажной застройки плотной городской среды оптимально сочетать бурение и статическое зондирование. CPT дает непрерывный профиль сопротивления, что позволяет точнее выделять границы ИГЭ. В проектах с высотой более 25 этажей такая детализация снижает разброс прогнозируемых осадок до 15–20% по сравнению с расчетами на основе редкой сетки скважин.

3. Лабораторные исследования

Определяются гранулометрический состав, пределы текучести и пластичности, прочностные параметры по результатам трехосных испытаний, компрессионные характеристики. Здесь критична корректная подготовка образцов. Нарушенный монолит — и модуль деформации «проседает» на десятки процентов. Это не мелочь — это прямое влияние на расчет осадки.

4. Камеральная обработка и формирование отчета

Именно на этом этапе формируется инженерно-геологическая модель участка. Определяются расчетные значения характеристик (не средние, а нормативные и расчетные с учетом коэффициентов надежности). Частая ошибка — механическое усреднение показателей без учета стратиграфии и вариабельности грунтов. В реальности массив всегда неоднороден, и это нужно отражать в модели.

Хорошая практика — предварительное согласование расчетной схемы основания с проектировщиком до выпуска финального отчета. Это позволяет избежать ситуации, когда изыскатели выдали данные «в вакууме», а проектировщик вынужден интерпретировать их по-своему.

Итог качественно выполненных изысканий — это не просто том отчета, а рабочая инженерная модель, на которой можно строить расчет, прогноз и систему мониторинга. Если на этом этапе сэкономили время или глубину исследований, дальше все решения становятся компромиссными. А компромиссы в геотехнике редко бывают дешевыми.

Инновационные технологии исследования грунтов и подземных вод

Классическое бурение с отбором керна — база, без него никуда. Но на сложных объектах этого уже недостаточно. Высотное строительство, глубокие котлованы в плотной городской застройке, подземные паркинги в водонасыщенных песках — здесь требуется более точная и «живая» информация о массиве. Именно поэтому в последние 10–15 лет акцент сместился в сторону высокоточных и непрерывных методов исследования.

Статическое зондирование нового поколения (CPTu и SCPT)

Современные зондирующие установки позволяют в режиме реального времени получать:

• сопротивление конусу и боковое трение;
• поровое давление (CPTu);
• скорость распространения поперечных волн (SCPT);
• оценку модуля деформации и прочностных характеристик по корреляционным зависимостям.

Практический эффект — непрерывный профиль свойств грунта без «слепых зон» между скважинами. На объекте с 30-этажной жилой башней в аллювиальных отложениях применение CPTu позволило выявить тонкий прослой слабого ила мощностью всего 0,8 м, который не попал в интервал отбора монолита при бурении. Корректировка расчетной модели изменила схему армирования плиты и позволила снизить дифференциальную осадку на 18% по прогнозу.

Геофизические методы: когда бурить дорого или нельзя

Георадар, сейсморазведка методом преломленных волн, электротомография — это не «дополнение ради отчета», а инструмент оперативной диагностики.

• Георадар — эффективен для поиска техногенных включений, старых фундаментов, пустот.
• Сейсмические методы — позволяют оценить динамические характеристики грунта, что критично для сейсмических районов.
• Электротомография — выявляет зоны повышенной влажности и фильтрационные потоки.

Важно понимать: геофизика не заменяет бурение, но значительно повышает репрезентативность модели. В проектах реновации промышленных площадок это особенно актуально — подземное «наследие» там часто сложнее, чем сами здания.

Прессиометр и дилатометр: прямое определение деформационных характеристик

Проблема лабораторных испытаний — нарушение структуры грунта при отборе. Прессиометрические и дилатометрические испытания выполняются in situ, то есть в естественном массиве. Это дает более реалистичную оценку модуля деформации и предельных напряжений.

На практике расхождение между лабораторным и прессиометрическим модулем в плотных суглинках может достигать 30–40%. Если ориентироваться только на лабораторию, есть риск заложить избыточный запас по фундаменту — а это прямое удорожание бетона и арматуры.

Мониторинг подземных вод в реальном времени

Современные пьезометрические системы с автоматической регистрацией уровня и температуры воды позволяют отслеживать сезонные колебания и реакцию водоносного горизонта на водопонижение.

В одном проекте глубокого котлована (более 14 м) автоматизированная система контроля показала ускоренное восстановление уровня грунтовых вод после отключения иглофильтров. Это позволило вовремя скорректировать режим водопонижения и избежать фильтрационного выпора в основании.

Цифровизация данных: от поля к BIM-модели

Инновация — не только в приборах, но и в обработке данных. Интеграция результатов зондирования, лабораторных испытаний и геофизики в единую цифровую геомодель позволяет:

• минимизировать субъективность интерпретации;
• быстро обновлять расчетные параметры;
• синхронизировать данные с расчетными комплексами и BIM-средой.

Если говорить откровенно, главная ценность современных технологий — это сокращение неопределенности. Чем меньше «серых зон» в инженерно-геологической модели, тем точнее прогноз осадки, устойчивости откосов и поведения основания под нагрузкой. А в геотехнике точность — это деньги и сроки.

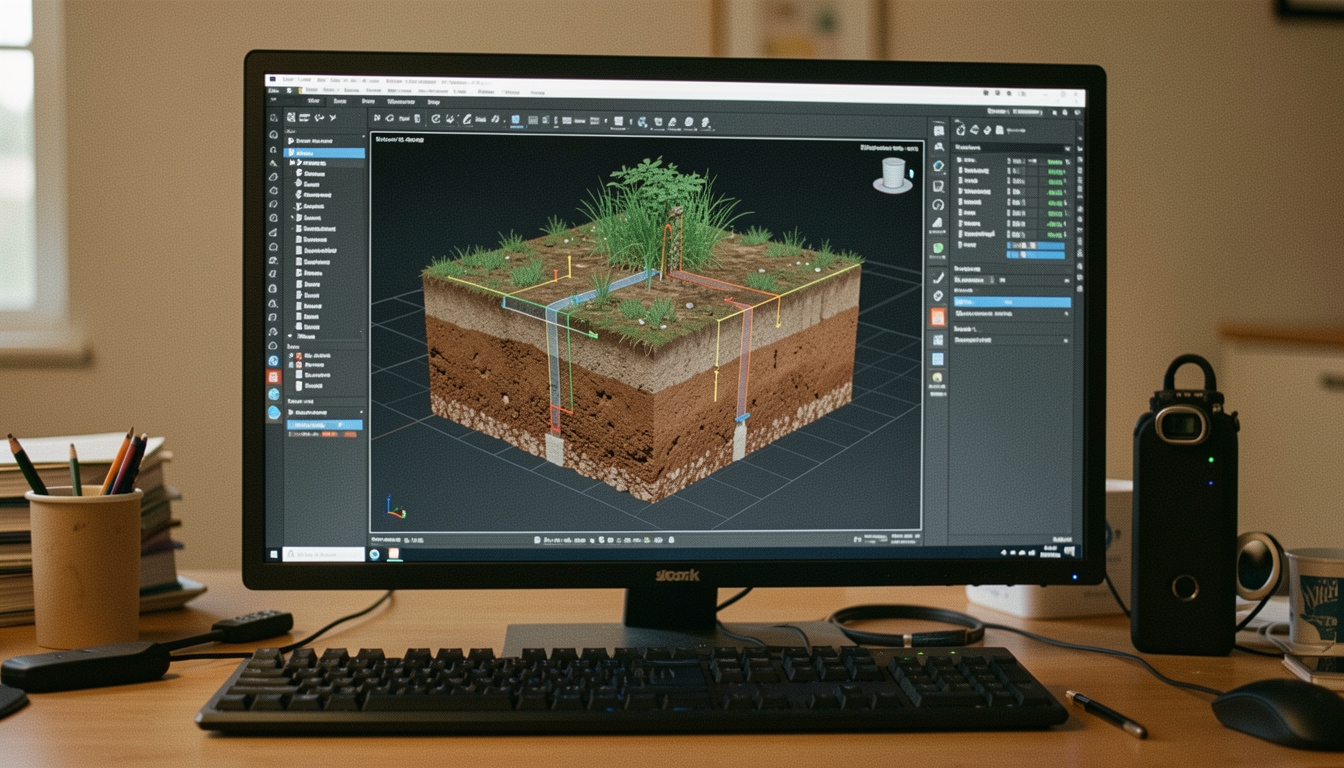

Геотехническое моделирование: выбор расчетных схем и программных комплексов

Геотехническая модель — это рабочий инструмент, а не приложение к отчету. Ее задача — не «подтвердить» принятые решения, а проверить их на прочность еще до выхода на стройплощадку. Ошибка на стадии моделирования дешевле, чем перерасчет фундамента после раскрытия котлована.

Выбор расчетной схемы: 2D или 3D?

Классическая дилемма — ограничиться плоской задачей или строить пространственную модель. Универсального ответа нет, все зависит от геометрии объекта и характера нагрузок.

• 2D-модели оправданы для протяженных конструкций: подпорные стены, линейные сооружения, траншеи. Они быстрее в расчете и позволяют оперативно оценить устойчивость и осадки.
• 3D-модели необходимы при сложной конфигурации здания, неравномерном распределении нагрузок, наличии жестких ядер, подземных паркингов и соседней застройки.

На практике разница существенная. В проекте многофункционального комплекса с перепадом этажности 8–25 этажей 2D-схема показала равномерную осадку плиты. После перехода к 3D-модели выявилась зона концентрации деформаций под блоком с максимальной этажностью. Разница по расчетной дифференциальной осадке составила почти 35%. Это повлияло на схему армирования и жесткость фундаментной плиты.

Выбор модели грунта: не только Mohr–Coulomb

Самая распространенная ошибка — использование упрощенной модели Моора–Кулона «по умолчанию». Она удобна, но плохо описывает нелинейность деформирования и разгрузочно-нагрузочные циклы.

В зависимости от задачи целесообразно применять:

• Mohr–Coulomb — для предварительных оценок и простых задач.
• Hardening Soil — при расчете осадок и поэтапного строительства.
• HSsmall — для задач, где важны малые деформации (например, влияние на соседние здания).
• Cam-Clay — для нормально и слабопереуплотненных глин.

Если объект строится в плотной городской среде, экономия на адекватной модели грунта — прямой путь к претензиям от соседей. В одном кейсе переход с Mohr–Coulomb на Hardening Soil уменьшил расчетные перемещения ограждения котлована на 22%, но при этом увеличил прогнозируемые осадки прилегающего здания. Это позволило заранее усилить зону сопряжения и избежать трещинообразования.

Популярные программные комплексы

Выбор ПО зависит от типа задач, требований экспертизы и квалификации команды. На практике чаще всего используются:

• PLAXIS (2D и 3D) — универсальное решение для расчета котлованов, фундаментов, тоннелей.
• MidAS GTS NX — эффективен при сложной геометрии и взаимодействии «грунт–сооружение».
• FLAC/FLAC3D — применяется для задач с выраженной нелинейностью и динамикой.
• LIRA-САПР, SCAD — при необходимости совместного расчета надземной и подземной частей.

Важно: сам по себе программный комплекс не гарантирует корректный результат. Ключевое — правильная постановка граничных условий, стадийность строительства, учет разгрузки массива при разработке котлована. Ошибки в этих параметрах могут давать погрешность выше 25–30% по перемещениям.

Стадийность строительства — критический фактор

Расчет «в одну стадию» сегодня — признак устаревшего подхода. Грунт реагирует на поэтапную выемку, устройство распорных систем, бетонирование плит перекрытия. Игнорирование стадийности и реальной технологии работ искажает картину.

Практический совет: модель должна максимально отражать реальный график производства работ. Если распорки устанавливаются с задержкой или анкера напрягаются не сразу — это нужно закладывать в расчет. В одном из проектов глубокого котлована корректный учет поэтапного монтажа распорной системы снизил расхождение между расчетом и фактическими данными мониторинга до 10%. Без стадийности разброс превышал 40%.

Грамотное геотехническое моделирование — это баланс между сложностью модели и управляемостью результата. Модель должна быть достаточно детальной, чтобы отражать физику процесса, но при этом прозрачной для анализа. Когда инженер понимает, откуда берется каждый миллиметр осадки, риски становятся прогнозируемыми. А это уже совсем другой уровень контроля проекта.

Прогноз осадок и оценка устойчивости оснований и откосов

Если говорить откровенно, заказчика интересуют не модули деформации и углы внутреннего трения. Его интересует простой вопрос: «Будет ли здание стоять без трещин и перекосов?» Именно поэтому прогноз осадок и проверка устойчивости — центральная часть геотехнического расчета.

Прогноз осадок: что действительно важно

Суммарная осадка сама по себе редко критична. Ключевой параметр — дифференциальная осадка. Даже 20–30 мм разницы между соседними осями могут привести к раскрытию трещин в несущих стенах и нарушению работы инженерных систем.

При прогнозировании учитываются:

• тип фундамента (плита, сваи, свайно-плитная система);
• жесткость надземной части;
• поэтапность нагружения;
• реологические свойства глинистых грунтов (ползучесть);
• влияние водопонижения.

Практика показывает: при строительстве на слабых водонасыщенных глинах до 40% осадки может формироваться во времени — в течение 1–3 лет после ввода объекта в эксплуатацию. Если это не учтено, через год начинают «плыть» перегородки и фасадные системы. На одном жилом комплексе корректный учет консолидации позволил заранее заложить технологические зазоры в витражных конструкциях. В итоге — ни одной претензии по фасаду.

Методы оценки осадок

• Послойное суммирование — быстрый и понятный метод для предварительных оценок.
• Численное моделирование (FEM) — позволяет учитывать пространственную работу системы «грунт–фундамент–здание».
• Аналитические методы для свай — расчет по несущей способности и деформациям с учетом взаимодействия в группе.

Совет: если здание имеет жесткое ядро и разную этажность по пятну, обязательно проверяйте перераспределение нагрузок в процессе эксплуатации. Жесткие элементы «подтягивают» на себя усилия, что меняет картину осадок относительно первоначальной схемы.

Оценка устойчивости откосов и котлованов

При разработке котлована задача смещается в сторону проверки устойчивости откосов и ограждающих конструкций. Здесь критичны:

• коэффициент запаса по сдвигу;
• уровень и динамика грунтовых вод;
• наличие слабых прослоев;
• влияние динамических нагрузок (транспорт, вибрации).

Минимально допустимый коэффициент запаса по устойчивости для временных откосов обычно принимается 1,2–1,3, для постоянных — 1,3–1,5 и выше, в зависимости от категории ответственности. Но сухая цифра не всегда отражает реальный риск. Если расчет показывает 1,25, а грунт неоднородный и водонасыщенный, по факту запас может быть иллюзорным.

В одном проекте подземного паркинга глубиной 11 м расчетный коэффициент устойчивости составлял 1,32. После интенсивных осадков уровень грунтовых вод поднялся на 0,9 м, и фактический запас снизился до критических значений. Благодаря системе мониторинга инклинометров деформации были выявлены на ранней стадии, что позволило оперативно усилить откос анкерами.

Фактор воды: главный триггер нестабильности

Большинство аварий откосов и фундаментов связано не с ошибкой в прочностных параметрах, а с недооценкой фильтрационных процессов. Подъем уровня воды, потеря прочности при разжижении песков, избыточное поровое давление — все это резко снижает устойчивость массива.

Практическое правило: при наличии водонасыщенных песков и глубине котлована более 5–6 м всегда проверяйте возможность фильтрационного выпора и суффозии. Даже если расчет «проходит», лучше заложить резерв по дренажу или предусмотреть поэтапное водопонижение.

Точный прогноз осадок и устойчивости — это не попытка угадать будущее, а управляемый процесс снижения неопределенности. Чем глубже проработана модель и чем внимательнее учтены реальные условия площадки, тем меньше сюрпризов в бетоне и в актах скрытых работ. В геотехнике это и есть главный критерий качества.

Системы геотехнического мониторинга в процессе строительства и эксплуатации

Мониторинг — это не формальность для экспертизы и не «галочка» в ППР. Это инструмент верификации расчетной модели и механизм раннего предупреждения аварийных сценариев. Если моделирование отвечает на вопрос «что может произойти», то мониторинг показывает «что происходит на самом деле».

Задачи геотехнического мониторинга

• контроль осадок фундаментов и плит;
• отслеживание горизонтальных перемещений ограждений котлована;
• контроль кренов высотных зданий;
• наблюдение за уровнем и давлением грунтовых вод;
• оценка влияния строительства на соседнюю застройку.

Ключевая ценность мониторинга — возможность сравнить фактические деформации с расчетными. Если расхождение превышает 20–25%, это сигнал к пересмотру модели или технологии работ. Игнорирование таких сигналов — прямой путь к аварийным ситуациям.

Основные инструменты мониторинга

Выбор оборудования зависит от типа сооружения и категории ответственности объекта.

• Осадочные марки и нивелирование — базовый метод контроля вертикальных перемещений.
• Инклинометры — фиксируют горизонтальные смещения грунта и ограждений котлована.
• Тензодатчики и датчики усилий — контролируют работу анкеров и распорных систем.
• Пьезометры — отслеживают уровень и поровое давление воды.
• Автоматизированные тахеометрические станции — обеспечивают непрерывный контроль деформаций в режиме 24/7.

На объектах с глубиной котлована более 10 м в плотной городской среде автоматизация оправдывает себя полностью. В одном проекте бизнес-центра система онлайн-мониторинга зафиксировала ускорение горизонтальных перемещений ограждения на 1,8 мм в сутки — при расчетном значении 0,5 мм. Причина оказалась в преждевременном демонтаже временной распорки. Решение приняли в течение суток, и деформации стабилизировались.

Пороговые значения и система реагирования

Мониторинг без четкой системы порогов — это просто сбор данных. Для каждого контролируемого параметра задаются три уровня:

• Предупредительный — отклонение от расчетной траектории, требуется анализ.
• Тревожный — корректировка технологии работ.
• Аварийный — немедленная остановка и усиление конструкции.

Практический совет: пороговые значения должны определяться не «на глаз», а на основе расчетной модели с учетом коэффициентов запаса. И обязательно фиксироваться в программе мониторинга до начала работ. Иначе в критический момент начинается спор — это уже опасно или еще нет.

Мониторинг в эксплуатации: забытая стадия

После ввода объекта в эксплуатацию мониторинг часто сворачивают. Это ошибка, особенно для зданий на слабых и консолидационно-активных грунтах. Долговременные осадки, изменение уровня подземных вод, дополнительная нагрузка от реконструкций — все это влияет на основание.

По данным практики эксплуатации высотных зданий, до 30% окончательной осадки формируется уже после завершения строительства. Контроль в первые 2–3 года позволяет вовремя выявить неравномерные деформации и принять меры до появления конструктивных дефектов.

Интеграция мониторинга с расчетной моделью

Современный подход — это не разрозненные отчеты, а замкнутый цикл: «изыскания → модель → мониторинг → корректировка модели». Если фактические данные систематически отличаются от расчетных, модель уточняется. Это нормальный инженерный процесс.

На одном объекте корректировка параметров модуля деформации по результатам первых месяцев мониторинга позволила пересчитать поведение второй очереди строительства и оптимизировать схему армирования фундаментной плиты. Экономия по материалам составила около 8%, без снижения надежности.

Система геотехнического мониторинга — это страховка проекта. Она не отменяет риски полностью, но переводит их из категории «внезапных» в категорию «управляемых». А для сложных объектов именно управляемость определяет реальную устойчивость конструкции во времени.

Практическое применение результатов изысканий для повышения надежности сооружений

Геотехнические изыскания и последующая обработка данных не имеют смысла, если результаты не интегрированы в проектирование и строительство. Главная цель — сделать сооружение максимально надежным при оптимальных затратах и сроках.

Корректировка проектных решений

Часто исходная проектная схема разрабатывается на основе архивных данных или упрощенных предположений. Фактические данные изысканий позволяют:

• оптимизировать глубину и тип фундамента;
• скорректировать шаг и длину свай;
• изменить толщину и армирование плит перекрытия;
• переопределить зоны усиления для массивных конструктивных элементов;
• учесть локальные слабые зоны и просадочные грунты.

Например, на строительстве жилого комплекса с 25-этажными башнями после проведения CPT и лабораторных исследований была выявлена тонкая линза слабого ила под блоком лифтовой шахты. Без учета этой линзы проектировщики заложили бы стандартные сваи длиной 12 м. Реальные данные позволили добавить локальное усиление и увеличить длину свай только под шахтой на 3 м. Экономия материалов по остальной части фундамента составила около 7%, при этом повышена надежность сооружения.

Превентивное проектирование против деформаций

Данные о модулях деформации, коэффициентах консолидации и реологических характеристиках грунта позволяют прогнозировать осадки и дифференциальные смещения. Практика показывает, что раннее проектирование компенсационных швов, усиление плит в критических зонах и корректировка поэтапного нагружения здания предотвращают трещинообразование и деформации инженерных систем.

Оптимизация системы водопонижения и контроля грунтовых вод

Изыскания выявляют не только прочностные характеристики, но и гидрогеологические условия. Системы водопонижения проектируются исходя из реальных уровней и колебаний подземных вод, что снижает риск фильтрационного выпора и просадок основания.

• Пьезометры фиксируют динамику уровня грунтовых вод.
• Автоматические системы контроля позволяют своевременно корректировать водопонижение.
• Использование данных моделирования совместно с мониторингом минимизирует ошибки проектирования и предотвращает аварийные ситуации.

Снижение рисков для соседней застройки

На плотных городских площадках соседние здания находятся в зоне влияния котлованов и свайных работ. Инженерная модель с точными данными изысканий позволяет прогнозировать осадки и смещения вокруг соседних объектов, а мониторинг в реальном времени фиксирует отклонения от расчетов. Такой подход предотвращает трещинообразование, юридические конфликты и штрафы.

Интеграция с BIM и цифровыми моделями

Современные проекты используют BIM-подход для объединения всех инженерных данных в единую цифровую модель. Геотехнические данные становятся частью BIM, что позволяет:

• визуализировать слабые зоны грунта;
• интегрировать данные мониторинга в реальном времени;
• поддерживать актуальность расчетной модели на всех стадиях строительства;
• оптимизировать ресурсы и планирование строительных операций.

Вывод очевиден: практическое применение результатов изысканий — это не бюрократическая процедура, а инструмент управления рисками, экономии ресурсов и повышения надежности сооружений. Чем качественнее и детальнее данные интегрированы в проект, тем выше устойчивость здания и меньше сюрпризов после ввода в эксплуатацию.
